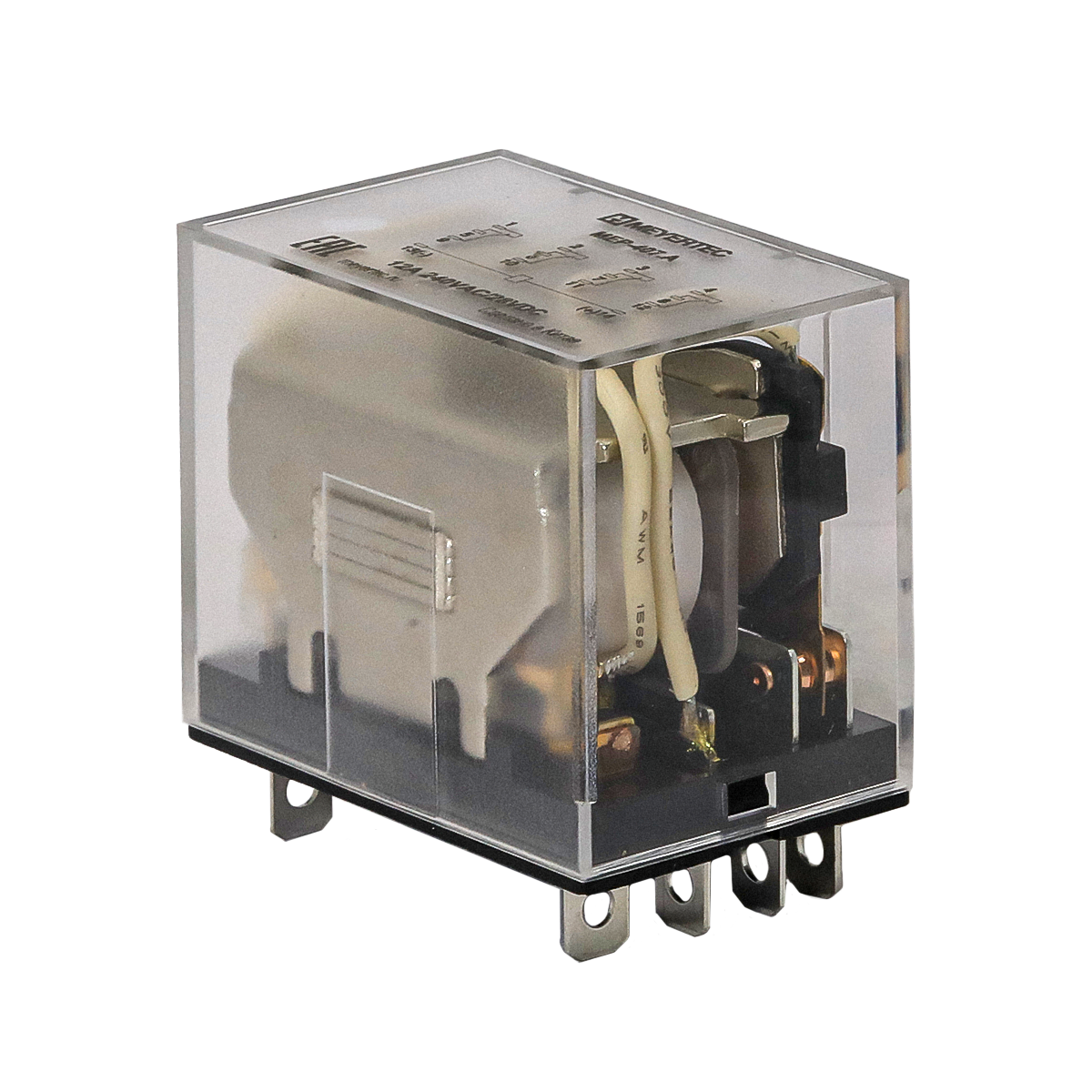

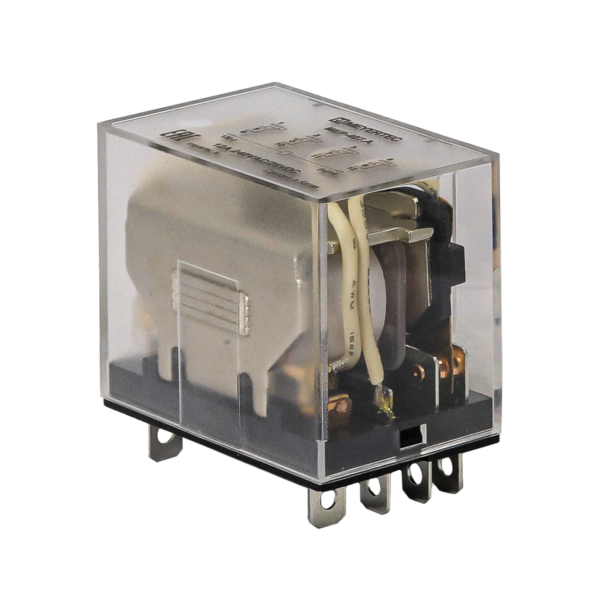

Промежуточные реле MEYERTEC серии MEP (4-контактные)
0.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Промежуточные реле серии MEP – это серия силовых промежуточных реле METERTEC, которая подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия MEP включает в себя реле c 4 контактами, которые способны выдерживать ток до 12 А.
Преимущества реле MEYERTEC серии MEP
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
- Простой способ подобрать колодку, серия зашифрована в названии.
- Простой монтаж на DIN-рейку.
Технические характеристики
|
Параметр |
Значение |
|
Время включения при Uном |
не более 12 мс |
|
Время выключения при Uном |
не более 10 мс |
|
Диапазон рабочих температур |
-40…+70 °С |
|
Относительная влажность |
25…75% RH |
|
Удароустойчивость |
10 g (длительность ударов 11 мс) |
|
Виброустойчивость |
10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин) |
|
Габаритные размеры |
41×41,5×31,2 мм |
|
Масса |
не более 64 г |
Электрические характеристики контактов
|
|
Значение |
|
|
Номинальный ток |
12 А при 28 В |
12 А при 240 В |
|
Минимальная коммутируемая нагрузка |
600 мВт (6 В/100 мА) |
|
|
Начальное сопротивление |
не более 100 мОм |
|
|
Материал |
Серебряный сплав AgSnO2 |
|
|
Электрический ресурс |
не менее 105 |
|
|
Механический ресурс (при 300 вкл./мин) |
не менее 107 |
|
|
Электрическая прочность изоляции между группами контактов |
Не менее 1000 В – при утечке 1 мА в течение 1 минуты |
|
Электрические характеристики катушки
|
|
Значение |
|
|
Постоянный ток (DC) |
Переменный ток (AC) |
|
|
Номинальное напряжение питания Uном |
24 В* |
220 В* |
|
Напряжение включения (при 23 °С) |
не менее 0,75Uном |
не менее 0,8Uном |
|
Напряжение выключения (при 23 °С) |
не более 0,1Uном |
не более 0,3Uном |
|
Максимально допустимое напряжение питания обмотки, В |
1,10Uном (при 23 °С) |
|
|
Потребляемая мощность обмотки |
1,5 Вт |
3 ВА |
|
Электрическая прочность изоляции между обмоткой и контактами |
Не менее 1500 В – при утечке 1 мА в течение 1 минуты |
|
*выбирается при заказе
Модификации
Схема подключения и габаритные размеры
Схема подключения промежуточных реле MEYERTEC серии MEP
Чертежи, схемы, модели
| Габаритный чертеж MEP | 3D Модели | stp | 2.02 MB |
Документация
| Документация | |||
| Руководство по эксплуатации MN, NS, MEP, MP | 3.09 MB | ||
| Сертификаты | |||
| Декларация о соответствии MN, NS, MEP, MP | 310.91 kB | ||
Цены (обновлено — 15.08.2025 в 10:46 по московскому времени)
| Стандартные позиции (цены указаны с НДС) | ||
| MEP-403.D
Реле промежуточное 4-конт., 24VDC, ток 12 А
|
768,00 ₽(за шт.)
Кратность отгрузки: 10 шт.
|
|
| MEP-407.A
Реле промежуточное 4-конт., 220VAC, ток 12 А
|
876,00 ₽(за шт.)
Кратность отгрузки: 10 шт.
|
|
*Информация не является публичной офертой
Цены на сопутствующие товары (с НДС)
| PYF-04MEP
Колодка для промежуточного реле серии MEP
|
648,00 ₽(за шт.)
Кратность отгрузки: 10 шт.
|
