СПК207 контроллер с сенсорным экраном 7” для распределенных систем

Name: СПК207 контроллер с сенсорным экраном 7” для распределенных систем - ТО «ОВЕН-ЭНЕРГО»
SKU: spk207
Rating: 5.00 (1 reviews)

Рейтинг 5.00 из 5 на основе опроса 1 пользователя

(1 отзыв клиента)

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: spk207 Категории: Архив продукции, Программируемые устройства

Описание

Описание

Доступен для заказа до ноября 2018 года.
Рекомендуется в проектах использовать обновленные СПК1хх.

Отличительные особенности

Обновленная модификация с повышенной производительностью, процессор 600МГц
Объединение функций ПЛК и графической панели оператора в одном корпусе
Разработка программ визуализации и алгоритмов управления в единой среде программирования
Сенсорный экран управления
Дополнительные кнопки управления со светодиодной индикацией
Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485
Индикация состояния обмена по последовательным интерфейсам на лицевой панели
Встроенный интерфейс Ethernet
Встроенная операционная система Linux
Полномодемный порт RS-232
Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН
Возможность работы напрямую с портами контроллера для подключения нестандартных устройств
Контроллер имеет встроенные часы, для создания систем управления с учетом реального времени
Наличие большого объема Flash памяти, с возможностью расширения на SD-карте для архивирования данных
Расширение количества точек вводавывода осуществляется путем подключения внешних модулей вводавывода по любому из встроенных интерфейсов.

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде

CoDeSys v.3.5, максимально соответствующей стандарту МЭК 61131:

Поддержка 5 языков программирования, для специалистов любой отрасли;
Мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
Функции документирования проектов;
Количество логических операций ограничивается только количеством свободной памяти контроллера;
Практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Технические характеристики

Основные характеристики
Частота процессора	600 МГц
Климатическое исполнение, °С	-20…+50
Охлаждение	Пассивное
Степень защиты корпуса (с лицевой стороны)	IP64
Диапазон напряжений питания, В СПК2хх-24 СПК2хх-220	От 18 до 32 В постоянного тока (номинальное 24 В) Переменный ток: 90…264 В (номинальное 220 В), 47…63 Гц
Потребляемая мощность, Вт	30 (до 40 при включении)
Материал: Лицевая панель/Корпус	Пластик, поликарбонат
Масса, не более, кг	1
Индикация и элементы управления
Размер экрана, дюйм	7”
Видимая область, мм	152×91
ЖК дисплей	TFT
Разрешение экрана, пиксель	800×480
Количество цветов	65536
Яркость, Кдм2	300
Контрастность	500:1
Индикация на передней панели	Индикация работы контроллера, индикация наличия сетевого обмена
Тип подсветки дисплея	Светодиодная (LED)
Время работы подсветки, часов	50 000
Сенсорное управление, тип	Есть, резистивный
Количество нажатий	1 000 000
«Механические» кнопки, шт.	6, с встроенными светодиодными индикаторами

Модификации

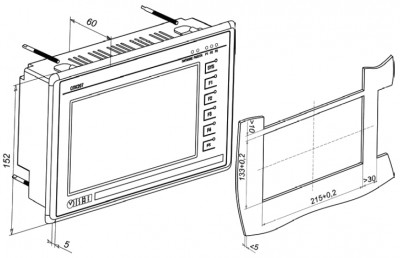

Габаритные и установочные размеры

Габаритные размеры

Установочные размеры

Схемы подключений

Назначение контактов соединителя USB-host

	Номер контакта	Наименование сигналов
	1	+5 B
	2	Data-
	3	Data+
	4	GND

Назначение контактов соединителя USB-device

	Номер контакта	Наименование сигналов
	1	+5 B
	2	Data-
	3	Data+
	4	GND

Назначение контактов соединителя LAn (ethernet)

	Номер контакта	Наименование сигнала
	1	Etx+
	2	Etx-
	3	Erx+
	4	Erx-

Назначение контактов соединителя Debug

	Номер контакта	Наименование сигналов
	1	TXD
	2	RXD
	6	GND

Назначение контактов соединителя порта COM1 (RS-232 / DB9M)

	Номер контакта	Наименование сигнала
	1	DCD
	2	RXD
	3	TXD
	4	DTR
	5	GND
	6	DSR
	7	RTS
	8	CTS
	9	RI

Назначение контактов соединителя питания

Номер контакта	Наименование сигнала
Номер контакта	СПК207-220.хх.хх.хх	СПК207-24.хх.хх.хх
1	~220 В	+24 B
2	~220 В	GND
3	Функциональное заземление	Функциональное заземление

Номер контакта	COM2, COM3 RS-232/RJ45	COM2, COM3 RS-485/RJ45	COM2, COM3 RS-485

1			Data+(A)
2	RTS		Data-(B)
3	GND	GND	GND
4	TXD
5	RXD
6		Data-(B)
7	CTS
8		Data+(A)

Типовые применения

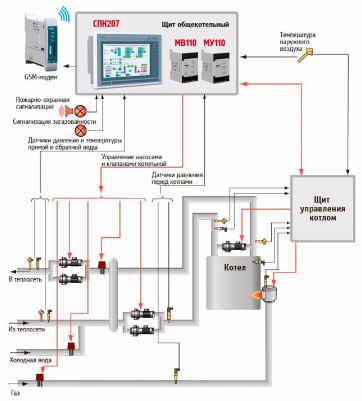

Автоматизация котельных

Поддержание температуры прямого теплоносителя на выходе котельной.
Управление сдвоенными насосами внутреннего и внешнего теплового контура.
Запрет включения котлов при отключенном состоянии циркуляционных котловых насосов.
Фиксирование аварийных ситуаций с формированием защитных воздействий.
Выдача аварийных сигналов на пульт диспетчера посредством GSM-связи.

Автоматизация котельных

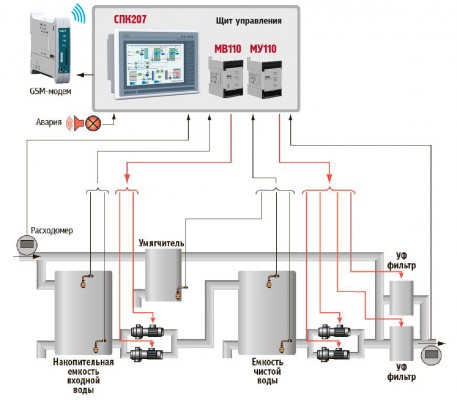

Водоподготовка

Контроль и управление исполнительными механизмами.
Наглядное отображение информации о ходе технологического процесса.
Отображение информации о расходе воды на входе и выходе комплекса водоочистки.
Фиксация аварийных и нештатных ситуаций с соответствующей реакцией.

Водоподготовка

Поддерживаемые протоколы и интерфейсы

Интерфейс	Количество, шт.	Протоколы	Режимы работы
Ethernet	1	Gateway, ModBus TCP	10100 Мбитс
RS-232	1	Modbus (ASCII RTU), ОВЕН	1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
RS-232RS-485	2, для СПК2хх-ххх.03 1, для СПК2хх-ххх.04	Modbus (ASCII RTU), ОВЕН
USB Host	2	Подключение USB Flash
SD Card	1	Карточки до 32 ГБ

Контроллеры данной линейки также поддерживают работу по нестандартным протоколам по любому из портов, что позволяет подключать такие устройства, как электро-, газо-, водосчетчики, считыватели штрих-кодов и др.

ПО, примеры и инструкции

Программное обеспечение

Установочный файл CODESYS V3	Перейти
Прошивки и таргет файлы для СПК207	Перейти

Примеры и инструкции

Документация по CODESYS V3	Перейти
Библиотеки для CODESYS V3	Перейти
Примеры	Перейти

Чертежи, схемы, модели

Условные графические обозначения (УГО)

СПК207-24

УГО_ЕСКД	dwg 42.43 kB pdf 118.53 kB
УГО_СПДС	dwg 30.05 kB pdf 110.49 kB

СПК207-220

УГО_ЕСКД	dwg 42.43 kB pdf 121.41 kB
УГО_СПДС	dwg 30.08 kB pdf 113.39 kB

Схемы подключения к входам и выходам

СПК207-24. Цифровой интерфейс

Подключение к МВ110-224.8А	dwg 45.62 kB pdf 284.88 kB
Подключение к МВ110-224.16ДН	dwg 45.21 kB pdf 283.23 kB
Подключение к МВ110-224.16Р	dwg 45.18 kB pdf 281.01 kB
Подключение к ПК через RS232	dwg 41.55 kB pdf 202.54 kB
Подключение к ПК через АС-4	dwg 46.25 kB pdf 280.62 kB
Подключение к ПЛК110 [М02] через RS232	dwg 42.52 kB pdf 232.82 kB
Подключение к ПК через Ethernet	dwg 41.71 kB pdf 198.14 kB

СПК207-220. Цифровой интерфейс

Подключение к МВ110-224.8А	dwg 42.15 kB pdf 263.02 kB
Подключение к МВ110-224.16ДН	dwg 42.18 kB pdf 262.25 kB
Подключение к МВ110-224.16Р	dwg 42.09 kB pdf 259.31 kB
Подключение к ПК через RS232	dwg 38.18 kB pdf 180.73 kB
Подключение к ПК через АС-4	dwg 42.71 kB pdf 258.43 kB
Подключение к ПЛК110 [М02] через RS232	dwg 39.43 kB pdf 210.96 kB
Подключение к ПК через Ethernet	dwg 38.09 kB pdf 177.11 kB

Габаритный чертеж

3D Модель СПК207-24	zip 2.47 MB zip 654.54 kB
3D Модель СПК207-220	zip 2.35 MB zip 645.26 kB
2D Модель СПК207	dwg 2.03 MB pdf 119.69 kB

Документация

Документация
Руководство по эксплуатации (краткое) СПК2хх	pdf	0.84 MB
Руководство по эксплуатации СПК207	pdf	1.93 MB
Сертификаты
Сертификат промышленной безопасности на СПК1хх	zip	2.03 MB
Декларация о соответствии на СПК2хх 24В	zip	154.45 kB
Декларация о соответствии на СПК2хх 220В	zip	157.61 kB
