Описание
Устройства плавного пуска ОВЕН УПП1 предназначены для плавного пуска и остановки 3-фазных двигателей переменного тока, снижения величины пускового тока и устранения возможных негативных последствий высокого пускового момента. Цифровое управление устройства плавного пуска позволяет произвести точную настройку и легкую установку. Благодаря регулировке пускового момента и уникальной функции «импульсный старт» устройство плавного пуска может быть использовано для широкого круга задач.
ОВЕН УПП1 рекомендуются для применения с оборудованием мощностью до 11 кВт: конвейеры, вентиляторы, насосы, компрессоры.
Преимущества ОВЕН УПП1
- Плавный пуск двигателя (0,4…10 сек).
- Плавный останов двигателя (0,4…10 сек).
- Регулировка пускового момента.
- Импульсный старт для запуска нагруженных двигателей.
- Надежный компактный корпус.
- DIN-реечное крепление.
- Широкий диапазон рабочих температур: -5…+40 °С.
Номинальные токи двигателя различных модификаций УПП1
|
Тип |
Максимальная мощность |
Максимальный ток двигателя |
Напряжение сети |
|
УПП1-1К5-В |
1,5 кВт |
З А |
400 – 415 В |
|
УПП1-7К5-В |
7,5 кВт |
15 А |
400 – 480 В |
|
УПП1-11К-В |
11 кВт |
25 А |
400 – 480 В |
Модификации
Технические характеристики
Основные параметры
|
Параметр |
Значения |
|
Пусковой крутящий момент |
0…85 % Мном |
|
Время разгона |
0,4…10 сек |
|
Время торможения |
0,4…10 сек |
|
Управляющее напряжение |
24…480 В переменного/постоянного тока |
|
Управляющий ток / максимальная мощность |
15 мА / 2 ВА |
|
Сетевое напряжение |
480 В |
|
Степень защиты |
IP20 |
|
Метод управления |
Тиристорное по двум фазам |
|
Способ настройки |
Три поворотных переключателя |
Технические характеристики
|
Параметр |
Значение |
|
Максимальный ток утечки |
5 мА |
|
Минимальный рабочий ток |
50 мА |
|
Цепи управления |
|
|
Управляющее напряжение |
24…480 В переменного/постоянного тока |
|
Управляющий ток / максимальная мощность |
15 мА/2 ВА |
|
Время отклика |
70 мс |
|
Изоляция |
|
|
Напряжение испытания изоляции |
660 В переменного тока |
|
Номинальное импульсное напряжение |
4 кВ |
|
Категория установки |
III |
| Рассеиваемая мощность макс., Вт, не более | |
|
— в останове |
4 |
| — в работе: | |
| УПП1-1К5-В | 10 |
| УПП1-7К5-В | 45 |
| УПП1-11К-В | 75 |
|
Диапазон температур окружающей среды |
-5…+40 °С |
|
Способ охлаждения |
Естественная конвекция |
|
Монтаж |
Вертикальный + / — 30 ° |
|
Температурный диапазон для хранения |
-20…+80°С |
Модификации УПП1 и их характеристики
|
Тип |
Максимальная мощность |
Максимальный ток двигателя |
Напряжение сети |
|
УПП1-1К5-В |
1,5 кВт |
ЗА |
400 – 415 В |
|
УПП1-7К5-В |
7,5 кВт |
15 А |
400 – 480 В |
|
УПП1-11К-В |
11 кВт |
25 А |
400 – 480 В |
Схема электрических соединений
Быстрый старт
Чтобы избежать повреждения УПП, важно правильно настроить уровень пускового момента и времени разгона.
Обратите особое внимание!
Устройство плавного пуска считывает установки времени и момента в выключенном состоянии. Повторные запуски могут вызвать перегрузку реле защиты двигателя.
Настройка «Быстрый старт»
|

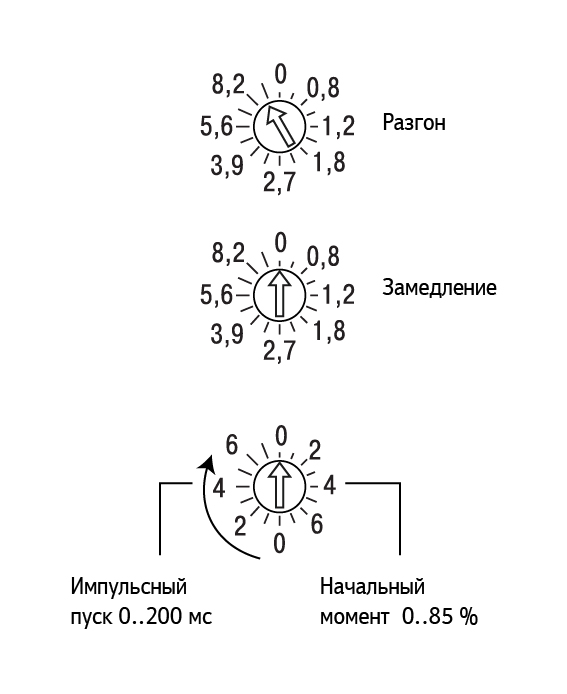

Установка пускового момента |
|
Правая шкала регулятора «Пусковой момент» обеспечивает регулирование в диапазоне 0…85 % от номинального момента, левая – режим «импульсного момента», когда на время от 0 до 200 мс на двигатель подается полный момент, после чего двигатель стартует с начальным моментом 85 %. |
 |
|

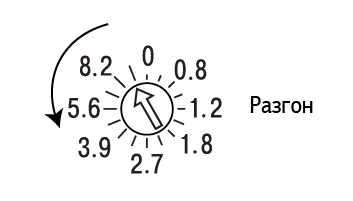

Настройка времени разгона |
|
|
 |
|
Настройка времени торможения |
|
|
 |
Монтаж

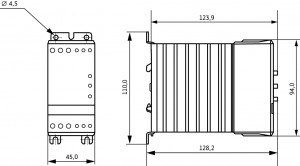

Габаритные и установочные размеры
|
Модификация |
Размеры, мм (В×Ш×Г) |
Габаритный чертеж |
Масса, кг |
|
УПП1-1К5-В |
102×22,5×124 |
|
0,25 |
|
УПП1-7К5-В |
110×45×128 |
|
0,65 |
|
УПП1-11К-В |
110×90×128 |
|
1,00 |
Чертежи, схемы, модели
Документация
| Документация | |||
| webРуководство по эксплуатации УПП1 | 815.6 kB | ||
| Руководство по эксплуатации (краткое) УПП1 | 343.44 kB | ||
| Сертификаты | |||
| Декларация о соответствии на УПП | zip | 0.92 MB | |
