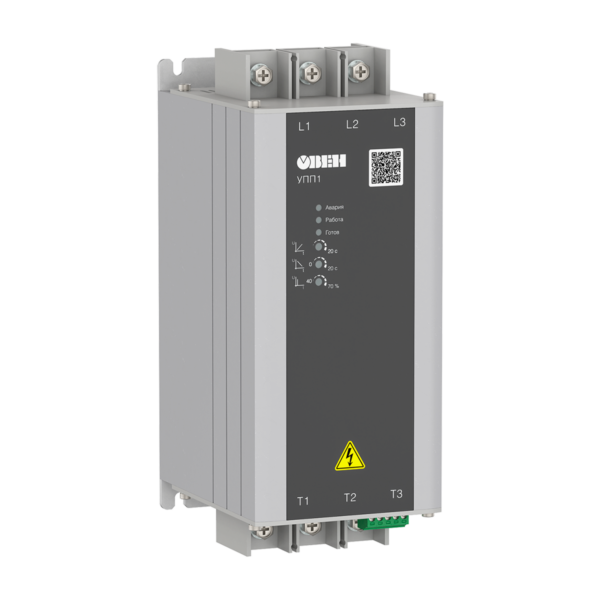

УПП1 устройство плавного пуска

21 420.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: 51eb8e45bfb5 Категории: Силовые и коммутационные устройства, Устройства плавного пуска

Описание

Описание

Обновлённая линейка устройств плавного пуска УПП1 со встроенным байпасом обеспечивает управление пуском и остановкой электродвигателей мощностью до 55 кВт в режиме плавного нарастания напряжения и разработана для использования с внешним устройством защиты электродвигателя.

Основные преимущества ОВЕН УПП1

Плавный пуск двигателя (1…20 сек).
Плавный останов двигателя (0…20 сек).
Регулировка пускового момента (40…70 %).
Отключение двигателя при срабатывании:
- системы контроля фаз сети;
- системы контроля фаз двигателя;
- системы контроля по перегрузке двигателя.
Монтаж вплотную
Встроенный байпас – снижает тепловыделение и увеличивает ресурс работы полупроводников.
2- или 3-проводное управление запуском/остановом.
Широкий диапазон рабочих температур.

Основные параметры

Параметр	Значение
Пусковой крутящий момент	0…70 % М_ном
Время разгона	1…20 сек
Время торможения	0…20 сек
Сетевое напряжение	3×400 В
Степень защиты	IP20
Метод управления	Тиристорное по двум фазам
Способ настройки	Три поворотных переключателя

Технические характеристики

Параметр	Значение
Рабочий диапазон сетевого напряжения	3×360…480 В
Частота сети	50/60 Гц (±5 %)
Время работы без байпаса	1…20 с (во время разгона и торможения)
Число пусков в час	20
Цепи управления
Напряжение логических входов управления	Встроенный источник питания 12VDC
Выходное реле
Коммутирующая способность реле (кл. 13, 14)	5 А при 30 В постоянного тока 5 А при 250 В переменного тока
Изоляция
Электрическая прочность изоляции	3000 В
Диапазон температур окружающей среды	-25…+60 °С
Способ охлаждения	Естественная конвекция
Относительная влажность при 20 °С	95 %
Монтаж	Вертикальный
Температурный диапазон хранения	-25…+60 °С

Таблица номинальных значений выходных токов

Модификация	Источник питания	Номинальный выходной ток, А	Мощность используемого электродвигателя, кВт
УПП1-5К5-В	3 фазы ~380 В	13	5,5
УПП1-7К5-В		17	7,5
УПП1-11К-В		25	11
УПП1-15К-В		32	15
УПП1-18К-В		37	18
УПП1-22К-В		45	22
УПП1-30К-В		60	30
УПП1-37К-В		75	37
УПП1-45К-В		90	45
УПП1-55К-В		110	55

Модификации

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru

5К5

5,5

7К5

7,5

11К

15К

18К

22К

30К

37К

45К

45,

55К

Габаритные и присоединительные размеры

Модификация	Габарит корпуса	Ш	В	Г	Вес УПП1
УПП1-5К5-В	Типоразмер 1	88	220	115	1,7
УПП1-7К5-В
УПП1-11К-В
УПП1-15К-В
УПП1-18К-В
УПП1-22К-В
УПП1-30К-В
УПП1-37К-В
УПП1-45К-В	Типоразмер 2	88	237	115	2,4
УПП1-55К-В

Габаритные размеры УПП1

Схема электрических соединений

Устройство плавного пуска ОВЕН УПП1 должно быть установлено с автоматическим выключателем цепи, тепловым реле или плавкими предохранителями и линейным контактором для подачи силового напряжения после подачи управляющего напряжения и команды «Пуск».

Схема электрических соединений УПП1

Схемы подключения прибора с двухпроводным (1) и трехпроводным (2) управлением

Монтаж

Расстояние между УПП1 при монтаже в шкафу

Установка прибора

Установка прибора в горизонтальном положении не рекомендуется! Если такого монтажа не избежать, ток нагрузки следует снизить на 15 %. Допускается монтаж вплотную.

Быстрый старт

ОВЕН УПП1 позволяет задать 3 параметра: время разгона, время замедления и пусковой момент. Выбор производится с помощью трех поворотных переключателей.

Алгоритм настройки УПП1

Диаграмма работы УПП1

Обратите особое внимание!

Изменение положения переключателей должно производиться при выключенном управляющем напряжении. Частые повторные запуски могут вызвать перегрузку реле защиты двигателя.

Пусковой момент (40…70 %) определяет пусковой крутящий момент при подаче команды ПУСК.

Время разгона (1…20 с) определяет время, отведенное для постепенного нарастания напряжения до достижения значения напряжения в электросети, и разгона электродвигателя до номинальной скорости после подачи команды пуска двигателя.

Оптимизирует ускорение электродвигателя и пусковой ток. Малое время разгона увеличивает ускорение и пусковой ток двигателя. Большее время разгона снижает ускорение и снижает пусковой ток.

Время замедления (0…20 с) устанавливает длительность периода постепенного снижения напряжения при плавной остановке электродвигателя после подачи команды остановки двигателя.

Индикация

Прибор имеет три индикатора: Авария, Работа и Готов.

Состояние УПП, определяемое по светодиодам.

Состояние индикатора РАБОТА	Состояние индикатора ГОТОВ			Состояние индикатора АВАРИЯ
Состояние индикатора РАБОТА	Включен	Мигает	Выключен	Включен	Выключен
Включен	Байпас включен	Отсутствует напряжение входной или выходной фазы либо неисправность прибора	Неисправность прибора	Обнаружена внутренняя ошибка и нарушение работоспособности прибора	Нарушений работоспособности прибора не обнаружено
Мигает	Процесс разгона или торможения двигателя	Неисправность прибора	Неисправность прибора
Выключен	Прибор готов к запуску двигателя	Отсутствует напряжение входной или выходной фазы либо отсутствует подключение к двигателю	Отсутствует подключение к сети электропитания либо неисправность индикаторов прибора

Чертежи, схемы, модели

Габаритный чертеж

3D Модель УПП1 5.5-37 кВт	dwg 222.63 kB step 17.79 MB
3D Модель УПП1 45-55 кВт	dwg 211.57 kB step 17.6 MB

Документация и ПО

Документация
Руководство по эксплуатации (краткое) УПП1	pdf	2.35 MB
Руководство по эксплуатации УПП1	pdf	9.51 MB
Сертификаты
Декларация о соответствии на УПП1	zip	3.43 MB

Комплектация

Устройство плавного пуска
Руководство по эксплуатации
Паспорт и гарантийный талон
Межполюсные перегородки

Выбрать и заказать

Цены (обновлено — 05.08.2025 в 10:41 по московскому времени)

На заказ (цены указаны с НДС)
УПП1-5К5-В	21 420,00 ₽	заказать
УПП1-7К5-В	23 460,00 ₽	заказать
УПП1-11К-В	25 560,00 ₽	заказать
УПП1-15К-В	30 960,00 ₽	заказать
УПП1-18К-В	34 260,00 ₽	заказать
УПП1-22К-В	36 300,00 ₽	заказать
УПП1-30К-В	38 520,00 ₽	заказать
УПП1-37К-В	42 780,00 ₽	заказать
УПП1-45К-В	52 380,00 ₽	заказать
УПП1-55К-В	65 100,00 ₽	заказать
