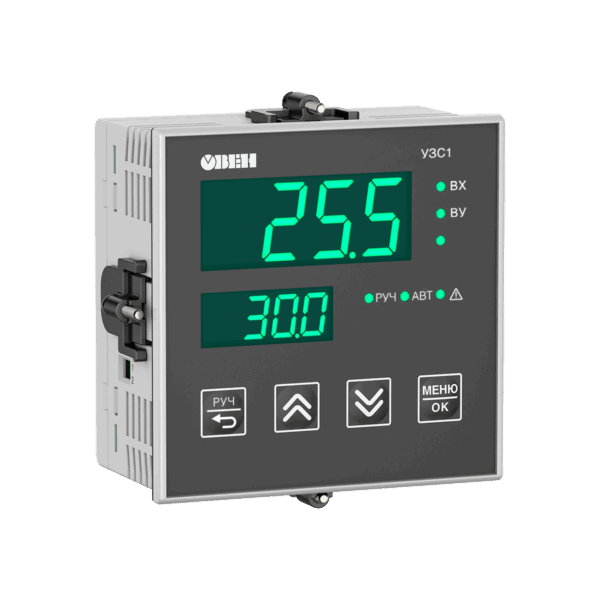

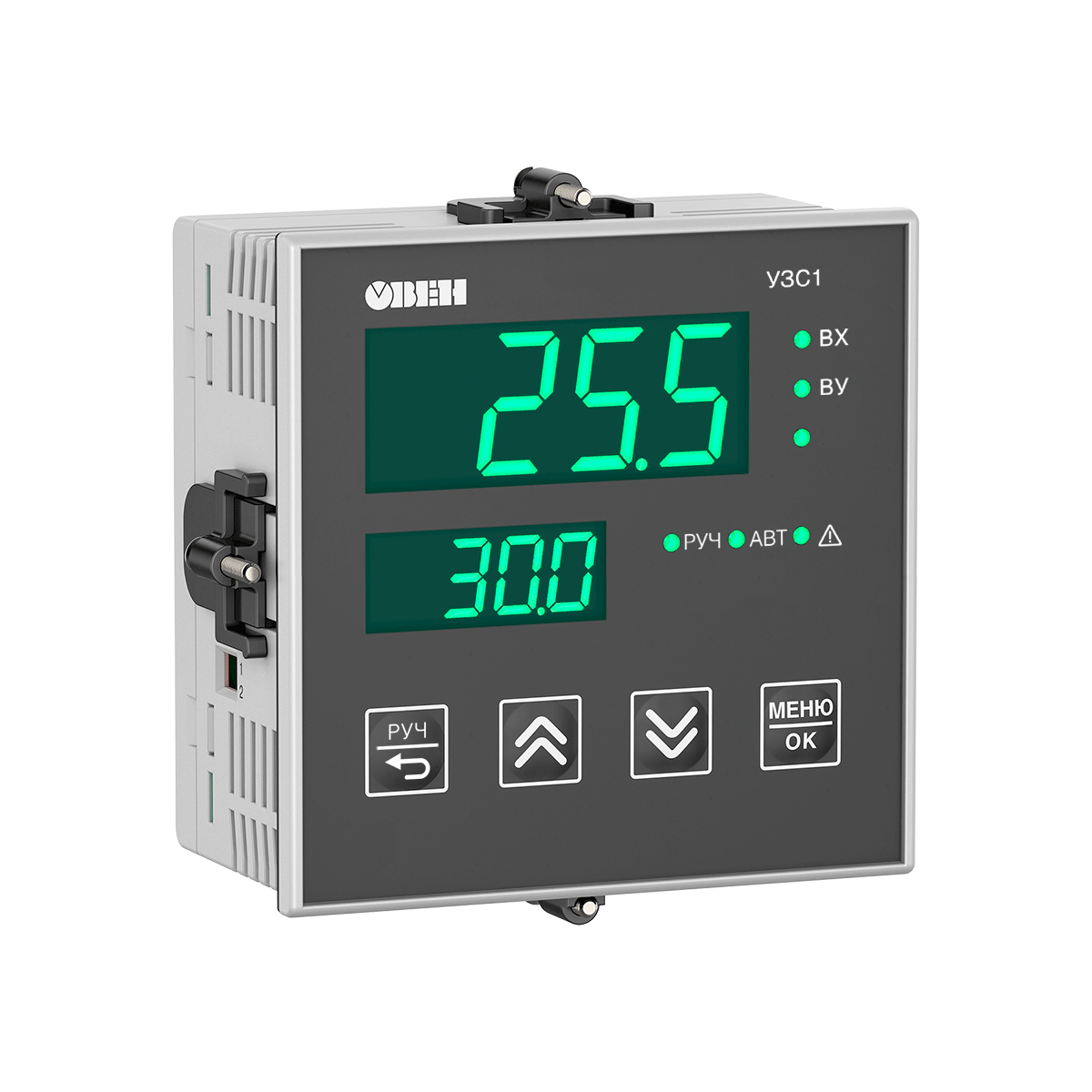

УЗС1 [М01] цифровой задатчик сигналов 4…20 мА и 0…10 В

11 178.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: c40fd5176a01 Категории: Контрольно-измерительные приборы, Ручные задатчики сигналов

Описание

Описание

Задатчик сигналов предназначен для управления аналоговыми исполнительными механизмами с безударным переходом между ручным и автоматическим режимами. В автоматическом режиме УЗС1 [М01] транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.

Задатчик оснащен двумя экранами, которые позволяют пользователю видеть одновременно текущую величину выходного сигнала в процентах и в физических единицах (мА или В).

УЗС1 [М01] применяется в процессах с частыми корректировками управляющих сигналов смесителей, дозаторов, запорной арматуры, повышая точность процесса регулирования при ручном управлении.

Особенности и преимущества

2 режима работы: ручной и автоматический
Индикация типа режима на лицевой панели прибора
Переключение между режимами с помощью внешнего тумблера или с лицевой панели прибора
Настраиваемая дискретность изменения сигнала
Возможность указания типа аналогового выхода при заказе
USB Type-C для подключения и настройки с ПК
Эксплуатация при температуре: -40…+50 °С
Встроенный источник питания =24 В

Схема применения

Функциональная схема

Техническая информация

Питание
Напряжение питания	~90…264 В, номинальное 230 В при 50, 60 Гц =21…120 В, номинальное 24 В
Потребляемая мощность, не более	10 Вт
Встроенный источник питания	=24 В при максимальном токе 50 мА
Коммуникационные интерфейсы
Количество портов	1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU
Конструктивные особенности
Щитовой корпус Щ1	96×96×53 мм, IP54
Щитовой корпус Щ2	96×48×100 мм, IP54
Щитовой корпус Щ5	48×48×103 мм, IP54
Настенный корпус Н	110×130×69 мм, IP66
DIN-реечный корпус Д	88×90×59мм, IP20
Масса, не более	0,5 кг
Средний срок службы	10 лет
Входы
Количество	1 × AI 1 × DI
Время опроса входа, не более	1 с
Подключаемые сигналы	Ток: 4…20 мА, 0…5 мА, 0…20 мА Напряжение: –50…+50 мВ, 0…1В
Предел относительной погрешности	0,25 %
Выходы
Количество	1 × AO, выход И или У на выбор 1 × DO, выход Р по умолчанию
Тип выхода
И	ЦАП, ток 4…20 мА
У	ЦАП, напряжение 0…10 В
Р	Электромагнитное реле

Характеристики измерительных датчиков

Тип входа	Диапазон измерения	Диапазон отображения	Разрешающая способность
i 0.5	Ток: 0…5 мА	0…100 %	0,01 мА
i 0.20	Ток: 0…20 мA	0…100 %	0,01 мА
i 4.20	Ток: 4…20 мА	0…100 %	0,01 мА
U -5.5	Напряжение: -50…+50 мВ	0…100 %	0,01 мВ
U 0.1	Напряжение: 0…1 В	0…100 %	0,01 мВ
U 0.10	Напряжение: 0…10 В	0…100 %	0,01 мВ

Характеристики выходных устройств

Тип выхода	Технические параметры
И	Цифро-аналоговый преобразователь (ЦАП) Выходной ток: 4…20 мА Максимальная внешняя нагрузка: до 1 кОм Напряжение питания: 12…30 В
У	Цифро-аналоговый преобразователь (ЦАП) Выходное напряжение: 0…10 В Минимальная внешняя нагрузка: более 2 кОм Напряжение питания: 16…30 В
Р	Электромагнитное реле (переменный ток) Максимальный ток: 8 А Напряжение: до 250 В Коэффициент мощности (cos φ): более 0,9 Электромагнитное реле (постоянный ток) Максимальный ток: 3 А Напряжение: до 30 В

Модификации

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru

Щ1

щитовой, 96×96×53 мм, IP54 со стороны передней панели

Щ2

щитовой, 96×48×100 мм, IP54 со стороны передней панели

Щ5

щитовой, 48×48×103 мм, IP54 со стороны передней панели

настенный, 129×110×69 мм, IP54

DIN-реечный, 90×88×59 мм, IP54 со стороны передней панели

унифицированный токовый сигнал «4…20 мА»

унифицированный сигнал напряжения «0…10 В»

Документация

Документация
Руководство по эксплуатации УЗС1 [М01]	pdf	10.46 MB
Руководство по эксплуатации (краткое) УЗС1 [М01]	pdf	5.06 MB
Сертификаты
Декларация о соответствии на УЗС1	zip	45.6 kB

Комплектация

Прибор
Уплотнительная прокладка*
Паспорт и гарантийный талон
Руководство по эксплуатации
Комплект крепежных элементов*
Шаблон-трафарет для отверстий щитовых корпусов*

* для корпусов Щ1, Щ2, Щ5

Выбрать и заказать

Цены (обновлено — 06.08.2025 в 10:34 по московскому времени)

На заказ (цены указаны с НДС)
УЗС1-Н.У Настенное исполнение, выходной сигнал 0…10В	11 178,00 ₽	заказать
УЗС1-Д.И Динреечное исполнение, выходной сигнал 4…20мА	11 178,00 ₽	заказать
УЗС1-Щ2.У Щитовое 96х48 исполнение, выходной сигнал 0…10В	11 178,00 ₽	заказать
УЗС1-Д.У Динреечное исполнение, выходной сигнал 0…10В	11 178,00 ₽	заказать
УЗС1-Н.И Настенное исполнение, выходной сигнал 4…20мА	11 178,00 ₽	заказать
УЗС1-Щ5.У Щитовое 48х48 исполнение, выходной сигнал 0…10В	11 178,00 ₽	заказать
УЗС1-Щ2.И Щитовое 96х48 исполнение, выходной сигнал 4…20мА	11 178,00 ₽	заказать
УЗС1-Щ5.И Щитовое 48х48 исполнение, выходной сигнал 4…20мА	11 178,00 ₽	заказать
УЗС1-Щ1.У Щитовое 96х96 исполнение, выходной сигнал 0…10В	11 178,00 ₽	заказать
УЗС1-Щ1.И Щитовое 96х96 исполнение, выходной сигнал 4…20мА	11 178,00 ₽	заказать
