ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов
15 774.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.
В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.
Области применения
- Вентиляция
- Отопление
- ГВС
- Насосные групп
Отличительные особенности ПР102
Подключаемое оборудование:
- 24 дискретных входов.
- 16 дискретных выходов (э/м реле или транзисторные ключи)
- 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
Коммуникационные возможности:
- Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40…+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
Модули расширения ОВЕН ПРМ для ПР102
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:

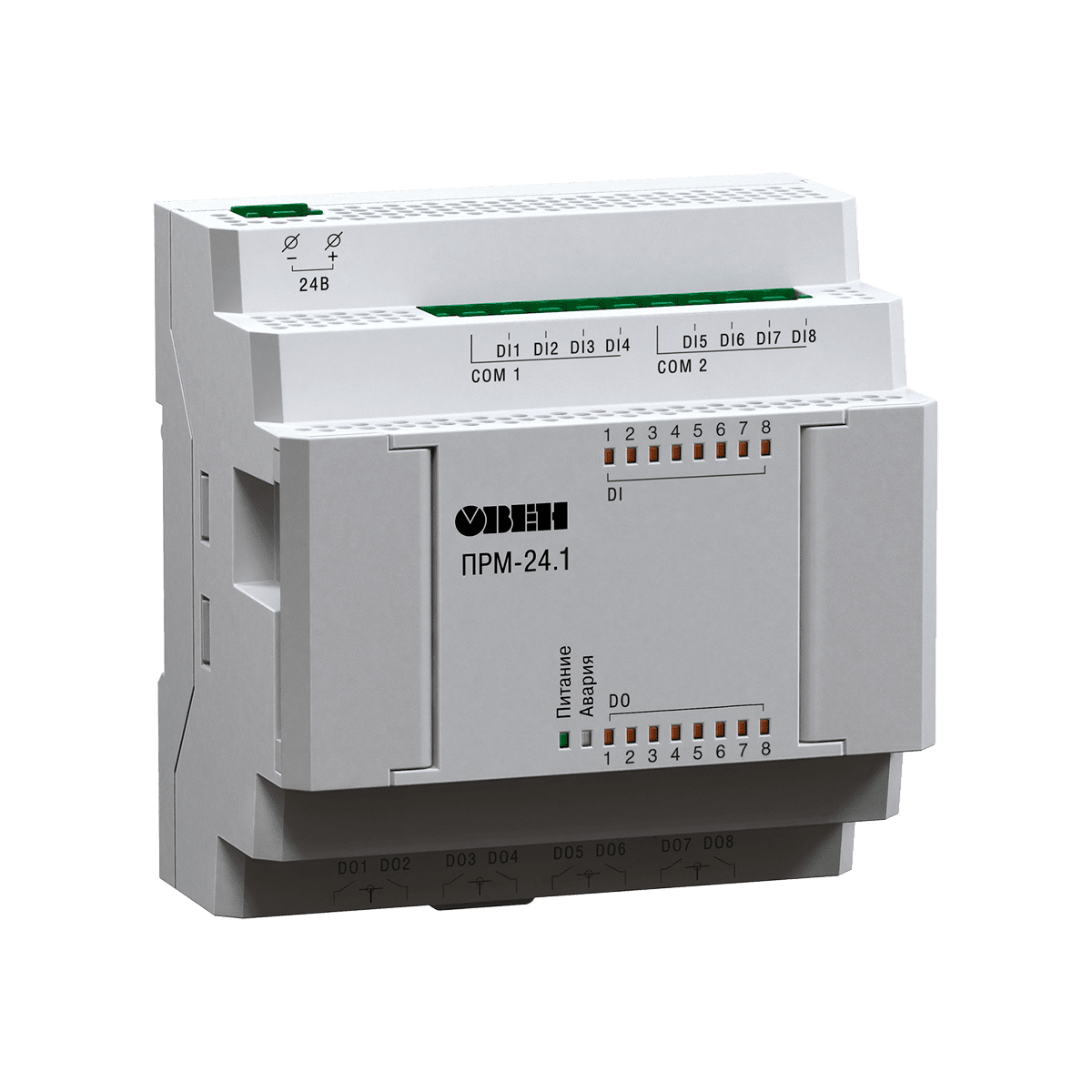

- ПРМ-1 – для увеличения дискретных входов и выходов.
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 – для увеличения аналоговых входов и выходов.

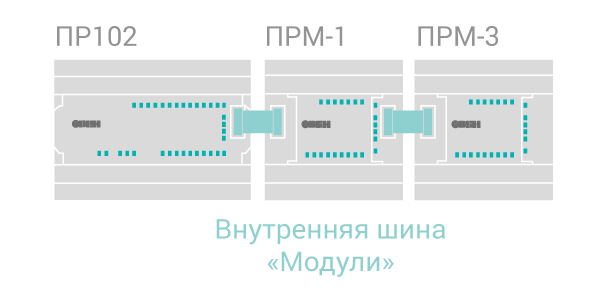

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.
Примеры применения
Технические характеристики
|
Наименование |
Значение |
|
|
ПР102-230 |
ПР102-24 |
|
|
Программирование |
||
|
Среда программирования |
Owen Logic |
|
|
Объем Retain-памяти |
1016 байт |
|
|
Объем памяти для сетевых переменных (режим Slave) |
128 байт |
|
|
Объем памяти сетевых переменных (режим master) |
128 байт |
|
|
Стек |
Динамический |
|
|
Память ПЗУ |
128 кбайт |
|
|
Память ОЗУ |
32 кбайт |
|
|
Интерфейс программирования |
microUSB |
|
|
Общие сведения |
||
|
Диапазон переменного напряжения питания |
90…264 В (номинальное 230 В, при 50 Гц) |
— |
|
Диапазон постоянного напряжения питания |
127…373 В (номинальное 230 В) |
9…30 В (номинальное 24 В) |
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
|
Часы реального времени |
Есть |
|
|
Модули расширения ПРМ |
Да, до 2 шт. |
|
|
Дискретные входы |
||
|
Количество |
До 24 |
|
|
Тип |
Дискретный фазовый(ДФ) |
Дискретный (Д) |
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
|
|
— |
Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором |
|
|
Номинальное напряжение питания |
≈230 В |
=24 В |
|
Гальваническая развязка |
Групповая |
Групповая, по 4 входа (для приборов, выпущенных с января 2024) |
|
Электрическая прочность изоляции |
2300 В, групповая — 1780 В |
— |
|
Аналоговые входы |
||
|
Количество |
— |
8 |
|
Тип измеряемых сигналов |
— |
4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
|
Период обновления значений всех каналов, не более |
— |
20 мс |
|
Работа в дискретном режиме |
— |
Да |
|
Гальваническая развязка |
— |
Отсуствует |
|
Дискретные выходы |
||
|
Количество |
До 16 |
|
|
Тип |
Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) |
|
|
Допустимый ток нагрузки, не более |
||
|
Релейные (Р): |
5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока |
|
|
Транзиторные (К): |
0,2 А при напряжении не более 60 В постоянного тока |
|
|
Гальваническая развязка |
Индивидуальная |
|
|
Электрическая прочность изоляции |
||
|
Релейные (Р): |
2300 В, между выходами – 1780 В |
|
|
Транзиторные (К): |
740 В, между выходами – 740 В |
|
|
Аналоговые выходы |
||
|
|
— |
2 |
|
|
— |
Универсальный 4…20 мА / 0…10 В |
|
Разрядность ЦАП |
— |
12 бит |
|
Гальваническая развязка |
— |
Индивидуальная |
|
Электрическая прочность изоляции |
— |
510 В |
|
Коммуникационные возможности |
||
|
Интерфейс RS-485 (до 2 шт-выбирается при заказе) |
||
|
Протокол связи |
Modbus RTU/ASCII |
|
|
Режим работы |
Master/Slave |
|
Функциональная схема прибора
Габаритные и установочные размеры
ПО, примеры и инструкции
Среда программирования Owen Logic
| Среда программирования Owen Logic | 2.10.367 | zip | 74.9 MB |
Сервисное программное обеспечение (обязательное)
| Microsoft .NET Desktop Runtime 6.0.20 (Owen Logic версии 2.0 и старше) | zip | 103.88 MB | |
| Microsoft Visual C++ 2015-2022 (Owen Logic версии 1.22 и старше) | zip | 36.69 MB |
Драйвер
| Драйвер USB ПР102 | zip | 2.15 MB |
Примеры
| Примеры | Перейти |
Модификации
Модификации ПР102-230
|
Модификация |
Питание, В |
Входы |
Выходы |
Количество RS-485 |
||
|
Дискретные |
Аналоговые |
Дискретные |
Аналоговые |
|||
|
ПР102-230.2416.01.1 |
~230 В |
24 (~230 В) |
— |
16 (Р) |
— |
1 |
|
ПР102-230.2416.01.2 |
~230 В |
24 (~230 В) |
— |
16 (Р) |
— |
2 |
|
ПР102-230.2416.11.1 |
~230 В |
24 (~230 В) |
— |
16 (K) |
— |
1 |
|
ПР102-230.2416.11.2 |
~230 В |
24 (~230 В) |
— |
16 (K) |
— |
2 |
Модификации ПР102-24
|
Модификация |
Тип питания |
Входы |
Выходы |
Количество RS-485 |
||
|
Дискретные |
Аналоговые |
Дискретные |
Аналоговые |
|||
|
ПР102-24.2416.03.1 |
=24 В |
16 (=24 В) |
8 |
16 (Р) |
— |
1 |
|
ПР102-24.2416.03.2 |
=24 В |
16 (=24 В) |
8 |
16 (Р) |
— |
2 |
|
ПР102-24.2416.06.1 |
=24 В |
16 (=24 В) |
8 |
14 (Р) |
2 |
1 |
|
ПР102-24.2416.06.2 |
=24 В |
16 (=24 В) |
8 |
14 (Р) |
2 |
2 |
|
ПР102-24.2416.13.1 |
=24 В |
16 (=24 В) |
8 |
16 (К) |
— |
1 |
|
ПР102-24.2416.13.2 |
=24 В |
16 (=24 В) |
8 |
16 (К) |
— |
2 |
|
ПР102-24.2416.16.1 |
=24 В |
16 (=24 В) |
8 |
14 (К) |
2 |
1 |
|
ПР102-24.2416.16.2 |
=24 В |
16 (=24 В) |
8 |
14 (К) |
2 |
2 |
Схемы подключения
Схемы подключения дискретных входов ПР102
Схемы подключения дискретных выходов ПР102
Схемы подключения аналоговых входов ПР102
Схемы подключения аналоговых выходов ПР102
Аксессуары
|
Наименование |
Изображение |
Применение |
Заказать |
|
Кабель MicroUSB-USB (1,8м) |
 |
Для загрузки программы в ПР102. Длина: 1,8 м. |
Чертежи, схемы, модели
| Pt1000 двухпроводная схема (4 схемы) | |
| Датчик давления 4-20 мА (4 схемы) | |
| Датчик влажности 0-10 В | |
| Измерение унифицированного сигнала напряжения 0…10В | |
| Потенциометр Meyertec |
| 2D Модель ПР102 | |
| 3D Модель ПР102-24.2416.03.1 | |
| 3D Модель ПР102-24.2416.03.2 | |
| 3D Модель ПР102-24.2416.06.1 | |
| 3D Модель ПР102-24.2416.06.2 | |
| 3D Модель ПР102-230.2416.01.1 | |
| 3D Модель ПР102-230.2416.01.2 |
Документация
| Документация | ||||
| webРуководство по эксплуатации ПР102 | 9.54 MB | |||
| Руководство по эксплуатации (краткое) ПР102–230.2416.01.X | 1.26 MB | |||
| Руководство по эксплуатации (краткое) ПР102–230.2416.11.X | 1.22 MB | |||
| Руководство по эксплуатации (краткое) ПР102–24.2416.16.X | 1.5 MB | |||
| Руководство по эксплуатации (краткое) ПР102–24.2416.13.X | 1.45 MB | |||
| Руководство по эксплуатации (краткое) ПР102–24.2416.06.X | 1.54 MB | |||
| Руководство по эксплуатации (краткое) ПР102–24.2416.03.X | 1.49 MB | |||
| Протокол Modbus в ОВЕН ПР | 180.46 kB | |||
| Сертификаты | ||||
| Декларация о соответствии на ПР100, ПР102, ПР103 | zip | 1 MB | ||
| Декларация о соответствии на ПР102 | ТР ТС 016/2011 | zip | 41.08 kB | |
Комплектация
|
Наименование |
Количество |
|
Прибор ПР102 |
1 шт. |
|
Краткое руководство по эксплуатации |
1 экз. |
|
Паспорт и гарантийный талон |
1 экз. |
|
Комплект клеммных соединителей |
1 экз. |
Цены (обновлено — 15.08.2025 в 10:36 по московскому времени)
| Стандартные позиции (цены указаны с НДС) | ||
| ПР102-230.2416.01.1
~230 В, 24хDI(230), 16хDO(Р), 1хRS-485
|
15 774,00 ₽ | |
| ПР102-230.2416.01.2
~230 В, 24хDI(230), 16хDO(Р), 2хRS-485
|
17 424,00 ₽ | |
| ПР102-230.2416.11.1
~230 В, 24хDI(230), 16хDO(К), 1хRS-485
|
15 774,00 ₽ | |
| ПР102-230.2416.11.2
~230 В, 24хDI(230), 16хDO(К), 2хRS-485
|
17 424,00 ₽ | |
| ПР102-24.2416.13.1
=24 В, 16хDI(24), 8хAI, 16хDO(К), 1хRS-485
|
19 140,00 ₽ | |
| ПР102-24.2416.03.1
=24 В, 16хDI(24), 8хAI, 16хDO(Р), 1хRS-485
|
19 140,00 ₽ | |
| ПР102-24.2416.13.2
=24 В, 16хDI(24), 8хAI, 16хDO(К), 2хRS-485
|
20 856,00 ₽ | |
| ПР102-24.2416.03.2
=24 В, 16хDI(24), 8хAI, 16хDO(Р), 2хRS-485
|
20 856,00 ₽ | |
| ПР102-24.2416.06.2
=24 В, 16хDI(24), 8хAI, 14хDO(Р), 2хAO, 2хRS-485
|
22 440,00 ₽ | |
| ПР102-24.2416.16.2
=24 В, 16хDI(24), 8хAI, 14хDO(К), 2хAO, 2хRS-485
|
22 440,00 ₽ | |
| ПР102-24.2416.06.1
=24 В, 16хDI(24), 8хAI, 14хDO(Р), 2хAO, 1хRS-485
|
20 856,00 ₽ | |
| ПР102-24.2416.16.1
=24 В, 16хDI(24), 8хAI, 14хDO(К), 2хAO, 1хRS-485
|
20 856,00 ₽ | |
*Информация не является публичной офертой
